SKB新型立窯袋式除塵器

SKB型立窯袋式除塵器本公司主要進行了以下幾項工藝技術方案的設計:①降低系統阻力,且減少了系統的漏風;②允許的O高溫度為≤280℃;③抗結露濾料的選擇:耐熱性能好,耐化學腐蝕,憎水性強,粉塵剝離性好;④過濾風速;⑤抗結露技術措施;⑥微機自動控制系統

服務電話:13091153069(同微信)
產品詳情

SKB新型立窯袋式除塵器

蘭州水泥廠定購的立窯袋式除塵器發貨

一、SKB型立窯袋式除塵器的研究

SKB型立窯袋式除塵器是根據立窯煙氣特點、結合理論和實踐,研究設計的新型袋式除塵器。SKB新型立窯袋式除塵器研制的宗旨是,在保證排放濃度達標的前提下:一要縮小除塵設備體積、降低設備重量及造價;二要操作簡單、濾袋壽命長;三要設計緊湊、結構合理。SKB型立窯袋式除塵器具有與其它型號立窯袋式除塵器完全不同的設計方案和研究:

SKB型立窯袋式除塵器在實際應用中主要進行了以下幾項工藝技術方案的設計:

1、立窯尾通風除塵系統的設計

在設計中采用一級除塵系統,這不僅簡化了工藝流程,降低系統阻力,且減少了系統的漏風。

2、工作溫度

SKB型立窯袋式除塵器允許的O高溫度為≤280℃。高于此溫度的煙氣不得直接進入除塵器中,采用安裝在進風管道上的“冷風閥”摻加冷風的降溫措施,自動調節煙氣溫度。

3、抗結露濾料的選擇

CW500-PSi玻纖濾料采用PSi配方進行處理,其憎水性、耐折性及耐磨性都有大幅度的提高,使CW500-PSi玻纖濾料具有抗結露性能優異、強度高,特別是耐折、耐磨性要比素玻纖濾料高幾倍,阻力低、除塵效率高,穩定可靠。CW500-PSi玻纖濾料表面沒有明顯的條紋,織物光潔、平整,易于清灰,是過濾濕粘性粉塵的理想濾料,更適合于立窯煙氣除塵。

根據立窯煙塵特性,中堿CW500-PSi玻纖濾料作為立窯玻纖袋式除塵器的濾材較合適。這種牌號的濾料具有如下一些特點:

(1)耐熱性能好,可在280℃高溫下長期安全使用。

(2)耐化學腐蝕,對各種介質的侵蝕均有較好的穩定性。

(3)憎水性強、粉塵剝離性好,表面光滑,質地柔軟,有利于粉塵剝離。

(4)對立窯粉塵具有較高的捕集能力,效率高達99.7%以上,并能捕集5um以下的細顆粒粉塵。

(5)除塵濾袋使用壽命長,在280℃ 溫度下連續使用,其平均使用壽命可達2年以上。

4、過濾風速

過濾風速(m/min)是指單位時間內,單位面積濾布上通過的氣流量,即氣布比m3/(m2·min)。過濾風速不僅決定了除塵器的體積大小,而且對除塵效率、除塵器阻力、清灰效果、除塵布袋壽命等均有決定性的影響。為保證除塵器O率、低阻穩定運行,一般情況下玻纖濾料過濾風速選擇為≤0.5m/min。

5、抗結露技術措施

除塵器的進氣管道、殼體及灰斗等均采取保溫措施,減少殼體的散熱,且保溫層還有利于設備的蓄熱。實際使用證明:這些措施使袋除塵器出、入口溫度相差較小,達到預期效果。

6、微機自動控制系統

袋式除塵器的關鍵是清灰技術,清灰效果的好壞與清灰控制機構有關,我們所開發的微機控制系統,在長期生產實踐中證明:運行可靠,參數調整方便,保證了袋式除塵器的正常工作。

二、SKB型立窯袋式除塵器的結構及工作原理

SKB型分室反吹清灰立窯袋式除塵器一般分為4~20個小袋室,它是由灰斗、含塵氣體空間、導流板、過濾室、凈氣室和安裝在除塵器上部由提升切換閥控制的清灰機構等組成。內部劃分為若干個小袋室,下花孔板和頂部蓋板之間為過濾區域;灰斗上部與下花孔板之間為含塵氣體空間;頂部蓋板中間為凈空氣空間(即“清灰與凈氣共用通道”)。SKB型立窯布袋除塵器的基本結構如圖8-1所示,采用下進氣方式,含塵煙氣由灰斗上方的進風管道進入過濾室的濾袋中,粗顆粒粉塵在導流板的攔阻及重力的作用直接落入灰斗,減少了粗顆粒粉塵對濾袋的磨損。

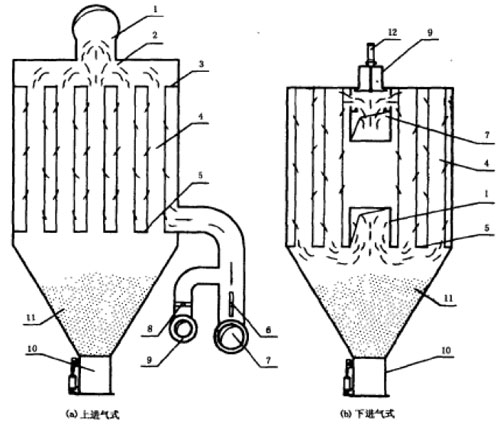

SKB新型立窯袋式除塵器
圖8-1 上透氣與下透氣方式的差別比較
1-進氣管;2-進氣室;3-上花板;4-濾袋;5-下花板;6-排氣閥;7-排氣管;
8-清灰閥;9-反吹風管;10-卸灰閥;11-灰斗;12-提升切換閥

SKB型立窯袋式除塵器過濾工作原理與HKD型烘干機抗結露袋式除塵器相似,參見圖8-3。正常過濾工作狀態,如圖8-3b所示,含塵氣體通過導流板的作用分配到每個小袋室,均勻通過下花孔板上的孔洞,含塵氣體涌入濾袋,粉塵被滯留在濾袋內表面,而氣流則透過濾袋得到凈化,凈化后的氣流通過排風管道進入引風機,然后排入大氣中。

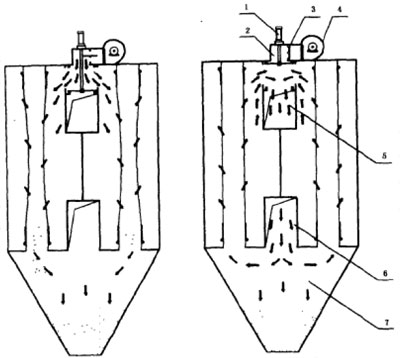

SKB新型立窯袋式除塵器
(a)濾袋堵塞           (b)濾袋鼓脹
出風口:閉           出風口:開
反吹風口:開          反吹風口:閉
截止閥:開           截止閥:關
圖8-3 SKB型立窯袋式除塵器工作原理
1-提升切換閥;2-反吹風管;3-截止閥;4-反吹風機;5-排氣管;6-進風管;7-灰斗

當除塵器運行阻力到一定值后,需對濾袋清灰。清灰工作狀態,如圖8-3a所示。其工作過程如下:當提升切換閥向下運動,閥板在將出風口關閉的同時打開反吹風口和截止閥,由于反吹風機鼓入的氣流是與過濾氣流方向相反的逆氣流,改變了濾袋內外的壓差,使濾袋由“膨脹”變“縮癟”狀態,剝離濾袋內表面附著的粉塵層。提升切換閥向上運動,閥板在將出風口打開的同時關閉反吹風口和截止閥,除塵濾袋重新“膨脹”,除塵器恢復到正常過濾狀態。

提升切換閥的密閉性對除塵器的清灰效果有特別重要的影響,若出風口密封性不好,經反吹風口噴吹進來的氣流就會通過閥門出風口直接排走,起不到反吹清灰的作用,導致除塵器過濾風速偏高、阻力增加,影響除塵器正常工作。

三、規格性能、型號及表示方法

1、SKB型立窯袋式除塵器的規格與性能

不同規格的立窯,選用SKB新型袋式除塵器。參見表9-4。

性能、型號
SKBabc-n
SKB270-6
SKB310-6
SKB400-6
SKB440-6
處理風量(m3/h)
45000~48000
50000~55000
70000~72000
75000~79000
過濾面積(m2)
1600
1860
2410
2640
單元數
6
6
6
6
過濾風速(m/min)
<0.5
除塵器阻力(Pa)
1000~1450
除塵效率(%)
>99.7
適用溫度(℃)
≤280
排放濃度(mg/Nm3)
<100
外形尺寸
(長×寬×高)
10100×7040×10720
10100×7040×11750
10200×9200×11350
10100×9200×11750
適用立窯(m)
φ2.2×8.5
φ2.3×10
φ2.8×10
φ3.0×11

2、SKB型立窯袋式除塵器型號表示方法

SKB abc-n

SKB—立窯袋式除塵器(Shaft Kiln Bag-filter)英文字頭縮寫

abc—每個袋室(單元)過濾面積(m2)

 n—袋室(單元)數(個)
